ZCQ自吸磁力泵簡介及技術參數和組裝

　　安徽江南泵閥制造的自吸磁力泵耐腐性強，氣液分離快，自吸時間短，吸程高，工作時間長，效率高，靜音低振等優點廣受客戶的好評與青睞。小編與您談?wù)勎覀兩a(chǎn)的ZCQ系列自吸磁力泵：

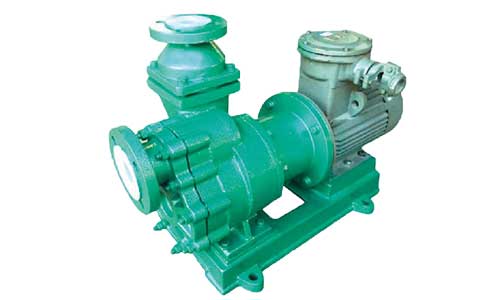

　　一、ZCQ系列自吸磁力泵設備概述。

　　ZCQ型自吸磁力驅動離心泵(通稱ZCQ系列磁力式自吸泵)是將永磁聯軸器基本原理運用于離心泵的新產品，其設計合理、工藝專業、全密封、無泄漏、耐腐蝕，其性能達到國外同類設備的專業水準.磁力泵結構緊湊，體型小，噪音低，使用維護便捷，可廣泛運用于化工、制藥、石油、食品類、洗印、科研機構、國防工業等單位抽送酸、堿液、揮發性液體、易爆、揮發性液體等。

　　二、ZCQ系列自吸磁力泵的工作原理：

　　ZCQ系列自吸磁力泵采用外混式軸向水泵結構，泵體由吸液室、貯液室、蝸殼、回流孔、氣液分離室等要素構成。泵體起動后，在離心力的功能下，吸水室中的多余液與進液管路中的氣體被葉輪攪拌成氣水混合物，通過蝸殼進入氣液分離室，隨著速度緩減，導致氣水分離，氣體從泵出液口排出，液經回排水口返回泵內，通過多次循環，進液管道中的氣體被排凈，然后通過多次循環，進入回液管中的氣體被排凈。

　　三、ZCQ系列自吸式磁力泵關鍵技術參數

　　流速：3-50m3/h。

　　高度：12-50米。

　　電動機功率：0.37~15kW。

　　工作溫度：≤80℃(根據用戶要求可定制達到≤200℃)

　　材料：1Cr18Ni9Ti(可定制材料304.316.316L)

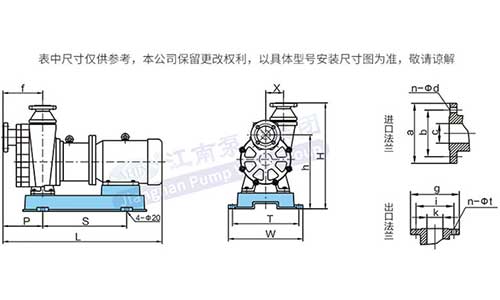

　　四、ZCQ系列自吸磁力泵組裝尺寸圖。
