化工磁力泵零部件功能介紹

　　化工磁力泵是無泄漏的，在外磁鋼與內磁鋼之間采用全密封隔離套;磁力驅動，電機轉軸通過磁鋼間磁極的吸力，直接帶動葉輪同步轉動;由外殼、葉輪、轉子、隔離套、外磁、電機等部件組成，下面介紹了磁力泵內膽有哪些部件，有哪些功能;

　　1.外殼部分：由泵體、泵蓋等組成，它承擔泵的全部工作壓力;泵體的水力形式符合API685標準，是磁力泵水力性能的主要表征部件，其作用是迫使流體旋轉，從而將原動機的機械能轉換為液體能量。

　　2.轉子部分：分裝在泵軸上的旋轉部件以及安裝在傳動軸上的旋轉部件。泵軸系是承載葉輪、內轉子以及傳遞力矩的重要部件。因?yàn)楸幂S與介質接觸，所以所需材質為耐腐蝕、加工精度高、強度高或通過熱處理提高材料的強度。安裝在泵軸上的旋轉部件，由葉輪.軸承.推力環部件.內磁轉部件等，再加上泵軸本身組成的與介質接觸的轉子部分。所裝在傳動軸上的旋轉部件由外磁轉子部件.滾動軸承.傳動軸軸套等，加上傳動軸本身組成與空氣接觸的轉子部分。

　　3.內.外轉子：內.外轉子配合使用，共同形成磁力泵的磁傳遞部件。

　　4.傳動部分：泵與原動機之間采用膜片式加長聯接件，檢修時，只需卸下中間隔膜，就可對泵進行檢修。

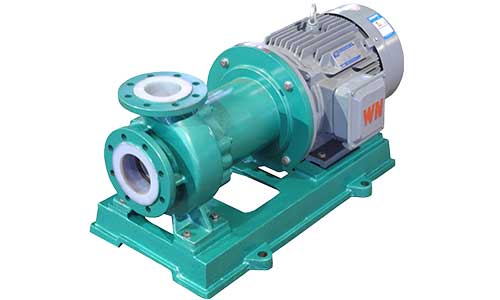

　　化工磁力泵

　　5.隔離套：隔離套是能夠徹底實現磁力泵完全無泄漏這一點的唯一部件。

　　6.聯接部分：由連接架、軸承箱等部件組成的固定連接件，起連接支撐作用?；瑒?dòng)式軸承.軸套及止推盤：是對泵轉子系統部件的支承定位部件。
