不銹鋼自吸泵結構特征大全

　　采用不銹鋼自吸泵，帶不銹鋼自吸泵，帶自吸功能的防爆自吸泵，管道上不需要安裝底閥，工作前只需保證泵體內儲有定量引液，就能具有“一次引流.終身自吸”功能。從而簡化了管道系統，改善了勞動條件。

　　不銹鋼自吸泵采用外混軸向回水泵結構，泵體由吸液室.儲液室.蝸殼.回流孔.氣液分離室等部分組成，結構見圖。泵體起動后，在離心力的作用下，吸水室內的剩余液與進液管道中的空氣經葉輪攪拌成氣不混合物，通過蝸殼進入氣液分離室，當流速減慢時，會引起氣水分離，氣體從泵出液口排出，液體通過回水孔回到泵內，經過多次循環，進液管中的空氣被排凈，在泵體內部形成一定的真空度，實現自吸。

　　構造特性：

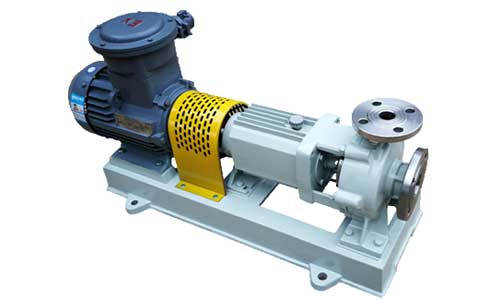

　　1.本泵由泵體、葉輪、軸、框架、電機及其它零部件組成，結構精密，移動方便。

　　2.在一般安裝條件下，這種自吸泵的吸入高度為3米，如果在某些場合需要進一步提高吸氣高度，則安裝時要注意吸入管越短越好，抽進時要盡量避開氣閥.彎頭和三通。排水管垂直高度在1米以內，泵出口垂直1米以內，中間不設彎頭，則可求得泵的最大吸高。

　　3.泵體內有氣水分的離室和出中段，儲水室與回流閥相通。在自吸過程中，回流閥自動開啟，回流閥體內具有正向葉輪的錐形噴嘴，自吸時有助于提高自吸速度。

　　4.進水接頭和泵體之間設置有橡膠閥片，在停止時自動關閉，使泵內充滿液體作下一次引液。

　　5.泵入口下端，設置有卸液口，扭力打開液口密封，使泵內液料即可放空。

　　6.液體出口.入口均用橡膠密封圈，轉軸密封采用機械密封。
